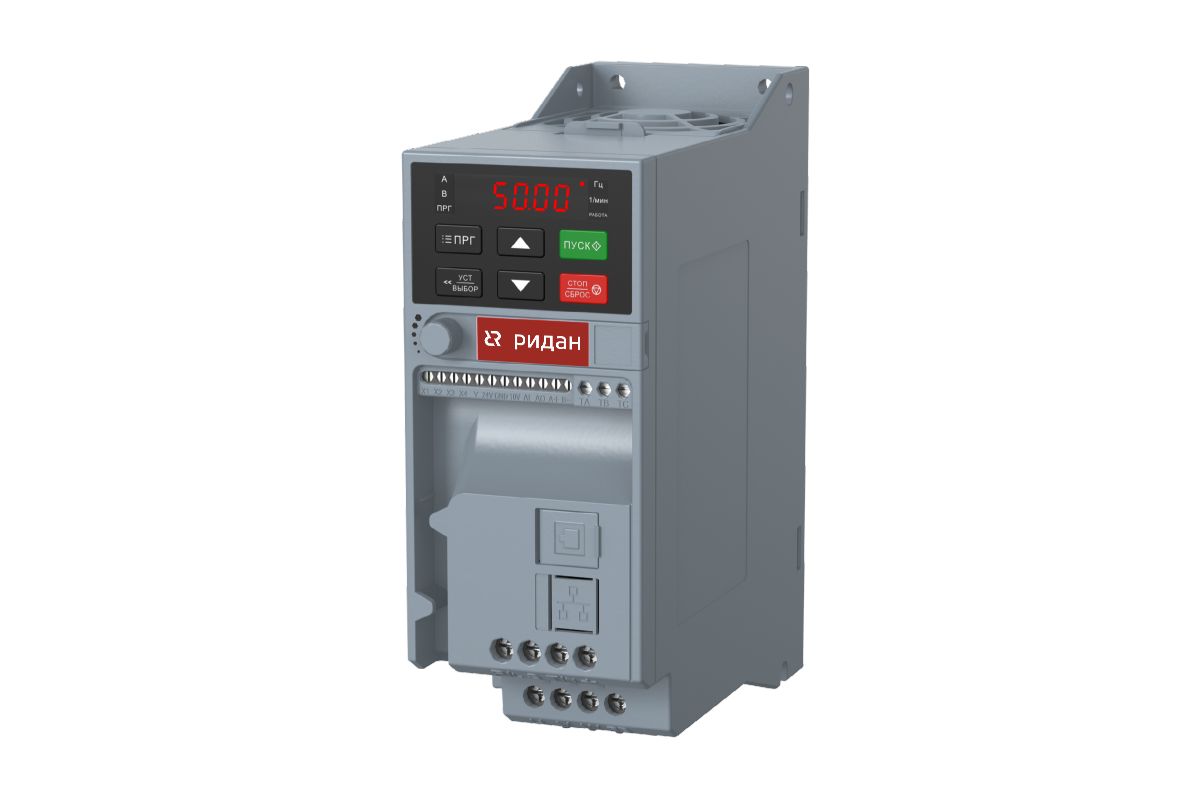

Преобразователь частоты RF-51-P5K5-0013-T4-E20-B-H
459
₽
Характеристики товара
Производитель:
Ридан
Остаток на складе:
1
Серия:
RF-51
Напряжение:
Вход 3×380,
выход 3×380
Корпус:
IP20 (принудительное возд. охлаждение)
Бренд:
Ридан
Масса, кг:
1,9
Температура хранения:
–40 ... +60
Рабочая температура:
–10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ˚C с пониженной нагрузкой
Реле:
1
Монтаж:
Настенный, шкафной
Выходной ток:
13
Выходное напряжение:
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)
Номинальная мощность, кВт:
5,5
Тормозной ключ:
встроенный
Дроссель:
внешний
Частота сети, Гц:
50/60 ±5 %
Допустимые отклонения:
Коэффициент дисбаланса напряжения
Коэффициент мощности (cos φ):
≥ 0,94 (с дросселем в звене постоянного тока)
КПД инвертора:
≥ 96
Выходная частота, Гц:
0–200 (режим VVC+), 0–299 (режим U/f)
Точность регулирования частоты на выходе:
± 0,5 от максимального значения частоты
Тип двигателя:
Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM)
Режим управления двигателем:
U/f без обратной связи, векторное управление без датчика положения
Тип модуляции:
Оптимизированная пространственно-векторная ШИМ
Частота ШИМ, кГц:
1–16
Диапазон регулирования скорости:
100 при номинальной нагрузке
Точность поддержания установившейся скорости:
≤ 2 % от номинальной синхронной скорости
Пусковой момент:
150 % от номинального момента при 0,5 Гц
Точность поддержания частоты:
± 0,2 % от максимальной частоты
Шаг настройки частоты:
0,05 % от максимальной частоты
Компенсация момента:
до 30 %
Кривая U/f:
линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения:
линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения
Автоматическая регулировка напряжения:
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения:
Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции:
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Входы задания частоты:
Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)
Аналоговый вход:
1 аналоговый вход по напряжению и току
Аналоговый выход:
1 аналоговый выход по току и напряжению
Цифровые входы и выходы:
4 входа, 1 выход
Источники команды СТАРТ:
Панель оператора, цифровой вход, шина связи
Сигналы входных команд:
Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария
Дисплей:
Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)
Максимальная высота:
1000, при превышении — понижение характеристик 1 %/100 м
Относительная влажность:
5–95 (без выпадения конденсата)
Вибрации:
0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц
Тепловые потери, Вт:
165
Длина неэкранированного кабеля кабеля:
70
Габариты ВхШхГ, мм:
202×75×163
Возможность торможения постоянным током:
до 150 % от номинального тока
Ток перегрузки:
19,5
Перегрузочная способность по току от номинального значения:
150% в течении 1 мин, 180% в течении 5 с, 200% в течении 0,5 с
Номинальное выходное напряжение:
Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания
Ридан 009D0009R — Преобразователь частоты RF-51-P5K5-0013-T4-E20-B-H
